城市防涝排水监控系统
系统概述
市政管理部门借助城市低洼点水位综合监控系统可整体掌握城区的内涝状况,及时进行排水调度。交通管理部门通过城市暴雨内涝灾害气象预警系统可实时掌握低洼路段的积水状况,并借助广播、电视、短信、微信等途径为广大群众提供出行指南,避免人员、车辆误入深水路段造成重大损失。实时时监测城区各低洼路段的积水水位并实现自动预警。获取各路段的实时积水水位,并借助媒体为广大群众提供出行指南。

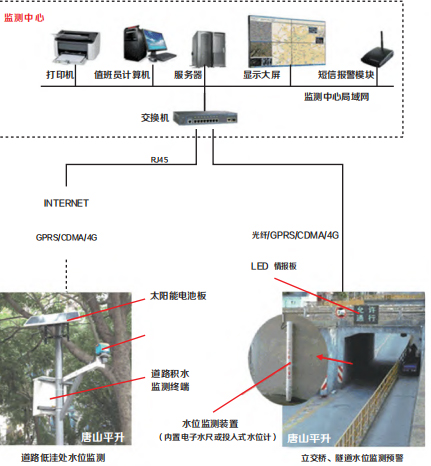

系统组成
◆ 水位传感器
隧道和道路低洼处的积水监测是本项目的难点,业主在传感器的选型上有以下顾虑:
① 接触式的压力式水位计或者电子水尺,担心可能会产生堵塞、腐蚀等问题,造成后期的大量维护。
② 非接触式的雷达或者超声波水位计,担心安装后会受到过往车辆的干扰,造成误报。
针对业主的上述顾虑,我们采用了内置导波杆的雷达电子水尺,有效避免了以上问题,解除了业主的后顾之忧。
对于河道水位监测点,我们采用的是性能稳定、性价比高的超声波水位计。
◆ 远程监测设备
积水监测终端和水位监测终端采用壁挂或立杆安装,市电供电。
积水监测终端和水位监测终端内置的核心RTU产品均为低功耗测控终端DATA-6301,仅在采集水位数据的瞬间为雷达电子水尺或超声波水位计供电,实现了整套设备的低功耗运行。对于供电距离远、布线不方便的监测现场,可快速更换为太阳能供电模式。
◆ 预警监测中心软件
城市防汛预警监测软件采用B/S结构设计,支持电脑和手机APP远程访问,并通过OPC接口或开放数据库的形式与数字城管监控平台无缝对接。

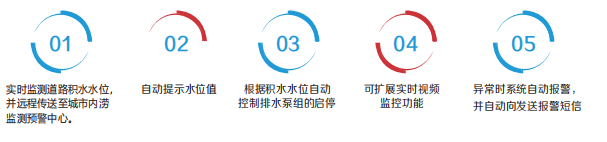

系统功能

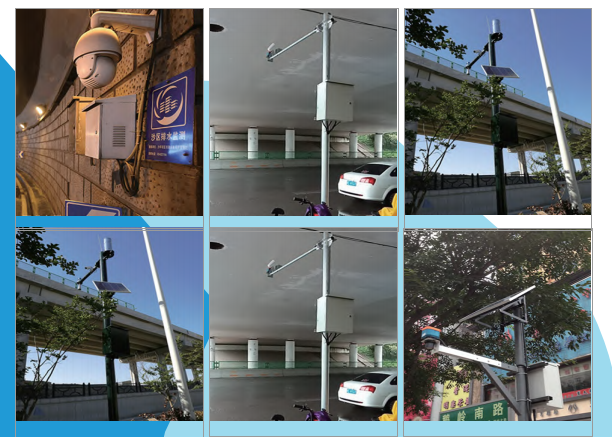

现场照片
