产品概述

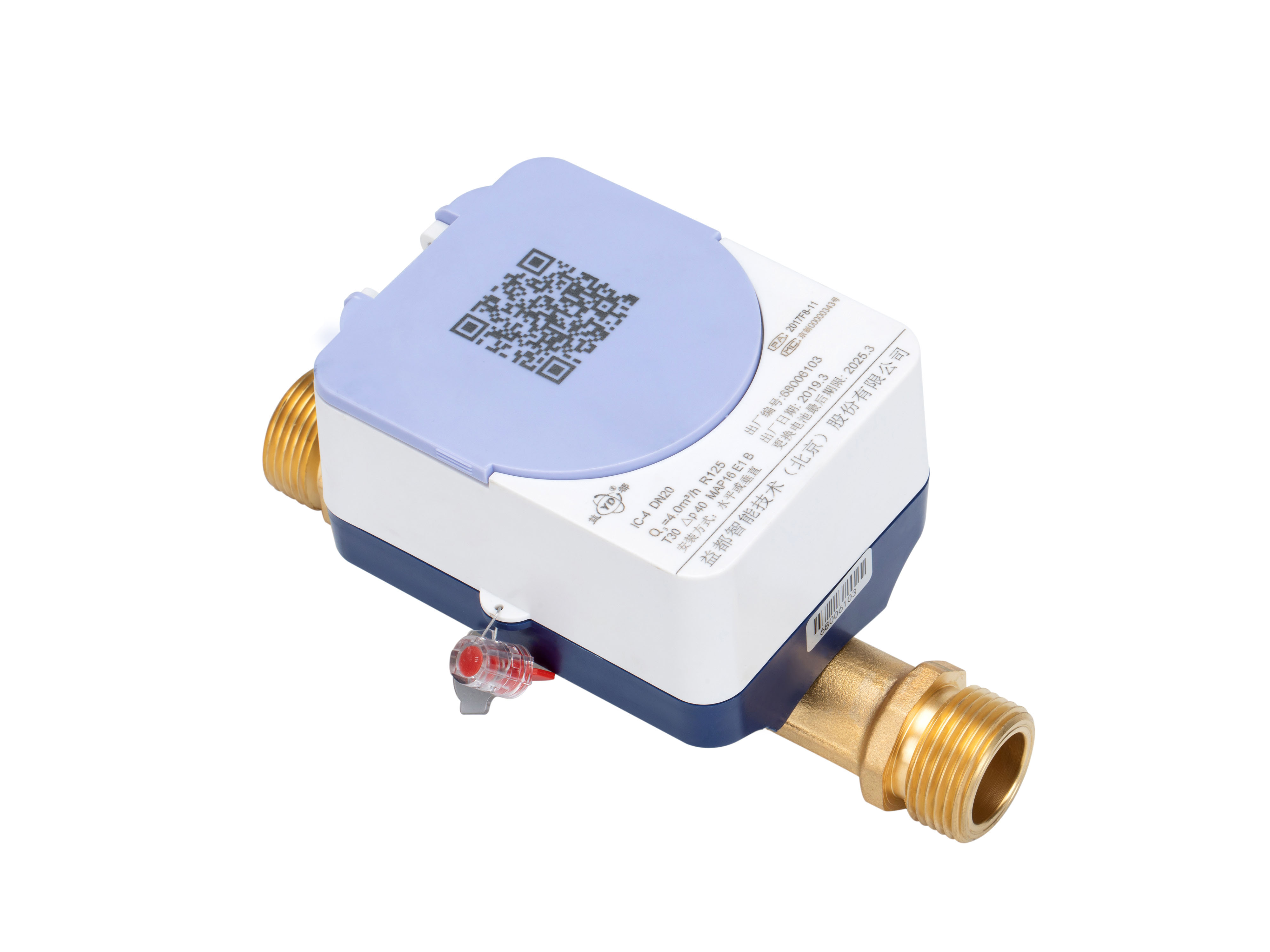

超声波阀控水表是采用超声波检测技术的新型智能全电子式阀控水表。该仪表集测量、积算、显示、阀门远程控制于一体，采用微功耗技术，一节电池可使用8年以上，可实现最小流量0.001 m3/h的准确测量，同时仪表具有体积小、稳定性好、抗干扰能力强等特点。
采用了超声测流技术，可实现多角度安装，仪表测量不受影响，同时使管道压力损失降到最低。
可以远程控制阀门开关，以实现用户对用水的远程控制。
专门用于居民住宅小区分户计量
智能阀控水表可通过配接我公司生产的NB-IOT模块，利用NB网络进行数据传输，构成无线监测系统，当管网运行异常时，主动上报管网运行异常的信息。
本产品执行标准：
《GB/T778.1-2007封闭满管道中水流量的测量 饮用冷水水表和热水水表 第1部分：规范》
《GB/T 778.2-2007 封闭满管道中水流量的测量 饮用冷水水表和热水水表 第2部分 安装要求》
《GB/T778.3-2007 封闭满管道中水流量的测量 饮用冷水水表和热水水表 第3部分 试验方法和试验设备》
出厂检定依据中华人民共和国国家计量检定规程《JJG 162-2009冷水水表检定》标准。
特点
-
可更换电池供电
可更换电池供电，电池寿命大于六年，使用维护方便
-
IP68防水式设计
IP68防水式设计，安装环境要求低，可安装在环境恶劣的井下。
-
扩展功能丰富
扩展功能丰富，MBUS、LORA、NB-IOT等不同传输方式可选，并支持压力采集扩展。
-
多重功能报警
多重功能报警：电压低、空管、无水、阀门故障等，方便管理。
技术参数
|
性能 |
参数 |
|
|
公称直径(mm） |
DN15~DN25 |
|
|
Q3/Q1 |
160/200/250 |
|
|
压力损失等级 |
Δp40 |
|
|
被测介质 |
水、均质液体，并充满被测管道 |
|
|
准确度等级 |
2级 |
|
|
最大允许工作压力 |
1.0MPa |
|
|
工作环境 |
5℃～+55℃，≤100%RH |
|
|
温度等级 |
T30 |
|
|
上游流场敏感度等级 |
U10 |
|
|
下游流场敏感度等级 |
D5 |
|
|
气候和机械环境等级 |
B类 |
|
|
电磁兼容性等级 |
E1 |
|
|
按键 |
磁感应键 |
|
|
显示器 |
液晶8位数字+提示符 |
|
|
显示内容 |
瞬时流量（m3/h）、累积流量（m3）、屏幕检测、表地址、累计工作时间（h）、日期（年/月/日）、口径、软件版本 |
|
|
显示范围 |
累积流量：0m3～＋99999.999m3 |
|
|
数据通讯 |
光电接口 |
波特率2400bps,采用基于CJ/T 188自定义协议 |
|
M-BUS通讯 |
波特率2400bps,传输距离≤1200m,CJ/T 188自定义协议 |
|
|
工作电源 |
1. 电池供电DC3.6V（电池可连续工作8年以上）； 2. 两节电池，一节为电子部分供电，一节为电机供电（电池可以定期更换） 3. 依据需求可以实现外24V供电 |
|
|
功耗 |
＜0.2mW |
|
|
防护等级 |
IP68 |
|
|
存储温度 |
-25℃～+55℃ |
|
|
数据线长度 |
1.0 m |
|
|
仪表安装位置 |
供水管路 |
|
